Participação dos geradores na corrente de falta

Levando em consideração o sistema estudado mostrado abaixo:

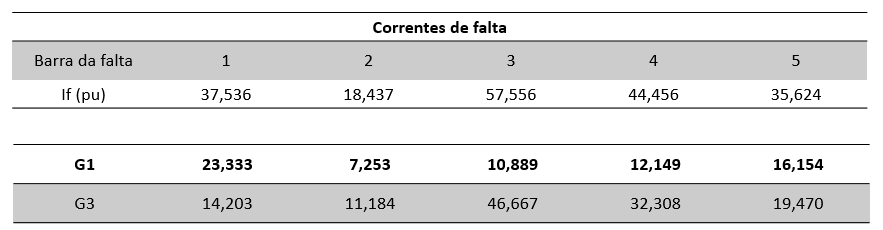

Buscou-se determinar a participação de cada gerador no valor da corrente de falta, através do software PowerWorld foram obtidos os os seguintes valores:

Nota-se que o gerador da barra 3 demarcado na tabela como G3 na maiorias dos casos tem uma maior participação na corrente de falta exceto quando a falta acontece diretamente na barra do gerador 1 (G1), isso acontece pois a distância elétrica desde o gerador 3 até o ponto de falta nesses casos é menor que a do gerador 1, fato que era esperado ao se analisar os valores de reatância síncrona do gerador e reatância do transformador que liga essa máquina ao sistema serem maiores que da outra unidade geradora.

Entretanto quando a falta acontece diretamente na barra do gerador 1, a impedância equivalente no lado do gerador será menor que o resto do sistema, o levando a injetar uma corrente de curto circuito maior.
